在復雜的現場條件下，電度計量器具的測量誤差成為一個難題，比如在含有多次諧波的場合和在功率因數很小的情況下，電度計量器具的測量超出原標定誤差，而市場上缺少一個種綜合測試平臺，就是既能充分模擬各種復雜的現場環境，同時又能對各種復雜的現場環境進行精準測量的一個平臺，本項目就是通過軟硬件的設計從而完成以上功能。
二、功能和原理

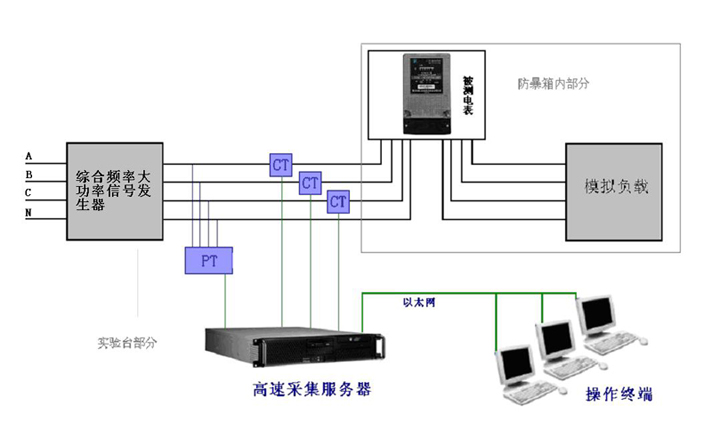

本平臺大概包括三部分：1、現場環境模擬試驗臺。2、精準測量部分（應用于電能表實驗室的高速采集服務器）。3、溫度可調的防暴試驗箱。
現場的復雜來自三個方面因素：1、電流與電壓的夾角(角域)。2、諧波（頻域）。不同的諧波成分。3、時間（時域）。不同時時間所表現的不同的電流與電壓的夾角和諧波成分。本期（第一步）設計通過一個50HZ標準源，外界可調阻抗的辦法從而實現角域的改變，再通過精準測量部分的測量，從而得到實際發生的能量和計量器具之間的誤差。第二步實現頻域的改變，設計制造綜合頻率大功率的信號發生器，從而模擬現場的在頻域方面改變。第三步實現設計制造現場記錄儀，然后和試驗臺進行數據對接后，實現和現場完全一模一樣的波行再現，從而對更加復雜的現場環境進行模擬和試驗。
精準測量部分：采用高速高精度AD，采集現場電流電壓波行，進行實時計算，從而得到在預先設計的頻域和時域窗口內被測量到的視在功率值，有功值，無功值和未被統計到頻域和時域窗口內測量到的視在功率值，這樣就能精確檢驗被測量器具的誤差。從而添補在復雜現場環境下測量器具測量誤差標定的國內空白。
防暴試驗箱：設計構造一個溫度可調的防暴試驗箱，并且安裝攝像頭以及溫濕度等各種傳感器，溫度可調，為的是觀察溫度對測量器具帶來的影響。防暴是為的能夠?qū)τ嬃科骷右詷O限條件的破壞性試驗。
