自然環境
海拔高度：2000m
環境溫度：-5℃-+50℃
相對濕度：≤90%（20±5℃）
無導電及爆炸塵埃，無腐蝕性氣體
無劇烈振動及沖擊
室內使用且通風良好
系統參數
穩壓精度：≤±0.5%
穩流精度：≤±0.5%
紋波系數：≤±0.1%
功率因數：≥0.92
效率：≥94%
噪聲：≤45Db
均流不平衡度：≤3%
可靠性指標：MTBF≥100000h
交流電壓輸入范圍：380V±15%
交流電壓頻率范圍：50HZ±10%
適用范圍

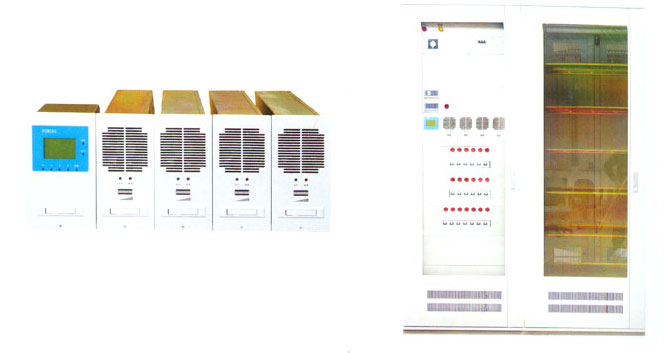

Power＇M中系統是我公司功能一體化電力直流電源系統適合于200Ah及以下直流系統，可安裝4個K4810(K4A20)模塊，可提供220V／40A(110V／80A)。
系統特點
●用于構成200Ah及以下的直流系統，適合中、小型變電站。最多可安裝4個K4810(K4A20)模塊，可提供220V／40A{110V／80A)。
●整流模塊中最多可配置1個模塊為控母供電。
●模塊和監控單元均采用帶電插拔結構，安裝、維護方便。
●模塊和監控單元在一個托架內，結構緊湊。
●監控已完成合母電壓、控母電壓，控母電流、電池充放電電流檢測，無需外接傳感。
●監控單元具有5級或7級硅鏈降壓自動控制功能，只需外配硅鏈可實現控母自動調壓。
●監控單元采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統參數顯示、系統故障指示和系統校準。
●監控單元具有對電池自動管理的功能。
●監控單元提供RS232／RS485通訊接口，內置CDT和ModbuS兩種通訊協議，可與電站自動化系統連接。
系統技術參數
交流輸入：AC380V±20％ 電網頻率：50Hz±10％
功率因數：≥0．92 輸入過欠壓保護：380±20％
穩壓精度：≤±0.5％ 穩流精度：≤±0.5％
效率：≥94％ 紋波系數：≤0.1％
絕緣電阻：≥10MΩ 可聞噪音：≤55dB
環境溫度：-5℃~+45℃ 相對濕度：≤90％(20±5℃)
絕緣強度：2KVAC一分鐘無閃絡、無擊穿
輸出電壓：180V~270V任意設定(220V系統)
90V~135V任意設定(110V系統)
輸出電流： 20A~40A(220V系統配2-4個整流模塊)
40A~80A(110V系統配2-4個整流模塊)
電池容量： 65Ah~200Ah(220V系統)
100Ah~300Ah(110V系統)
電池充電管理：自動
電池溫度補償：配電池巡檢時可實現
柜體尺寸：800×600×2260或800×600×2360

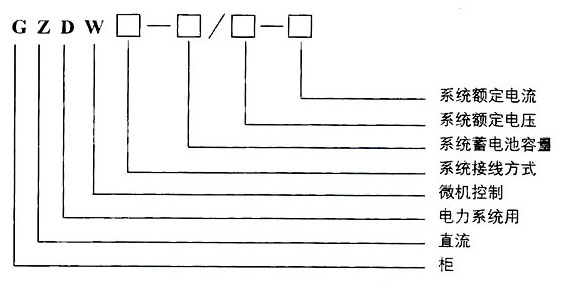

系統接線方案：GZDW33和GZDW35
系統方案選擇
|
選用設備
|
方案選擇
|
方案說明
|
|
PS2系統主監控單元
|
必配件
|
本方案適合于200Ah及以下直流系統，用于單母線不分段，單組蓄電池系統；最多可配置1臺模塊用于控母供電。系統饋線輸出較多時可配置獨立的饋電柜。
|
|
K4B10（K4A20）整流模塊
|
||
|
饋線輸出
|
||
|
充饋電柜
|
||
|
蓄電池柜
|
||
|
PM3A交流監控單元
|
選配件
|
|
|
PM2J/PM3J絕緣監測單元
|
||
|
PM2B電池巡檢單元
|
||
|
KD2B10(KD2A15)降壓模塊
|
||
|
降壓硅鏈
|
