1概述
1.1綜述
本裝置適用于48V、110V、220V直流系統電壓和電流的測量，可測現場環境溫度，電壓、電流、溫度測量值通過RS485總線傳輸，采用modbus通信協議，供電電壓85~264VAC，100~370VDC或36~75VDC可選。
裝置穩定可靠，電源和電壓測量回路具有防反接、過壓、過流保護；外置開合式霍爾傳感器可測正負雙向電流； RS485支持115200波特率，可并接256個節點，具有防雷擊等保護措施。特殊應用場合支持定制服務。
該裝置體積小，重量輕，采用非金屬外殼進一步降低了現場使用時可能發生的安全隱患。是直流系統現場電壓、電流、溫度檢測高可靠、高精度要求的有效解決方案。
1.2技術指標
|
裝置名稱 |
YX-YLM 電壓電流測量裝置 |
|
供電電壓 |
85~264VAC，100~370VDC或36~75VDC |
|
電壓測量范圍（可定制） |
0~270V DC |
|
電壓測量精度 |
0.1% |
|
電流測量范圍（可定制） |
-100A ~ +100A DC |
|
電流測量精度 |
1% |
|
溫度測量范圍 |
-55~+125℃ |
|
溫度測量精度 |
±0.5℃ |
|
工作溫度 |
-10~80℃ |
|
RS485通信速率 |
4800~115200 bps |
|
支持RS485節點數 |
256 |
|
工頻耐壓（不同回路間） |
2000Vrms/min |
|
快速瞬變 |
A級 |
|
外形尺寸mm |
198*91*46 |
|
固定方式 |
兩側螺絲緊固 |
2外形及接線說明

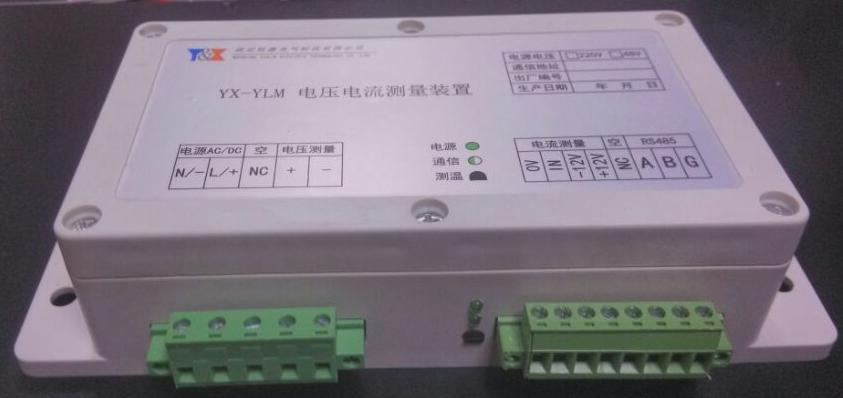

2.1外形
2.1接線
裝置為單側出線，接線端子對應的名稱如下圖標簽所示：
“電源AC/DC”：連接供電電源，交直流兩用，可選85~264VAC，100~370VDC或36~75VDC。
“空”：該端子為空端子，內部沒有電氣連接。
“電壓測試”：待測直流電壓輸入端。

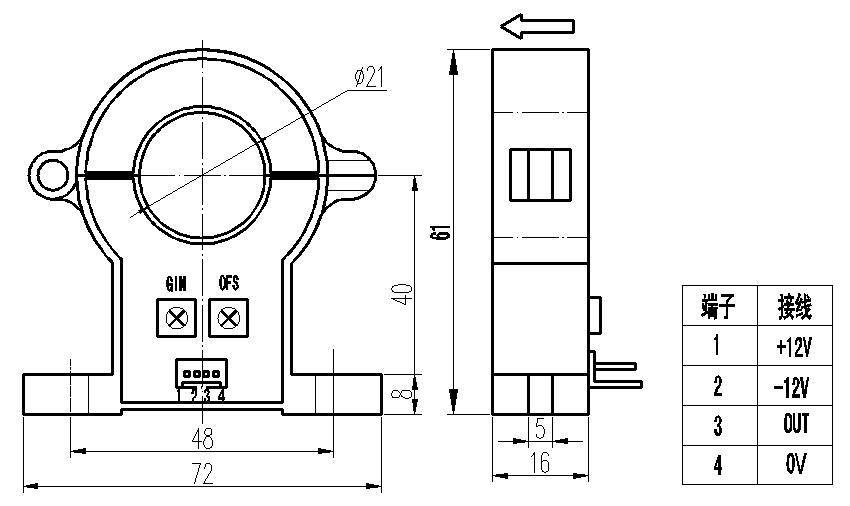

“電流測量”：4位端子連接外置開合式直流霍爾電流傳感器上對應的端子。開合式直流霍爾電流傳感器尺寸及端子定義如下圖所示，傳感器的“+12V”接裝置的“12V”，傳感器“-12V”接裝置的“-12V”，傳感器的“OUT”接裝置的“IN”，傳感器的“0V”接裝置的“0V”。電流流過的方向和傳感器上箭頭一致時，測量結果為正數，反之為負數。
“RS485”：連接485總線，其中“G”為485信號地而不是大地，根據現場使用情況決定是否連接。
“電源”指示燈：上電常亮。
“通信”指示燈：通信時閃爍。
“測溫”：溫度傳感器，用來測量環境溫度。
